结构体

正向基础我就不整理了，多说一句，其实我之前最喜欢写的就是结构体，不知道为什么觉得用起来特别爽

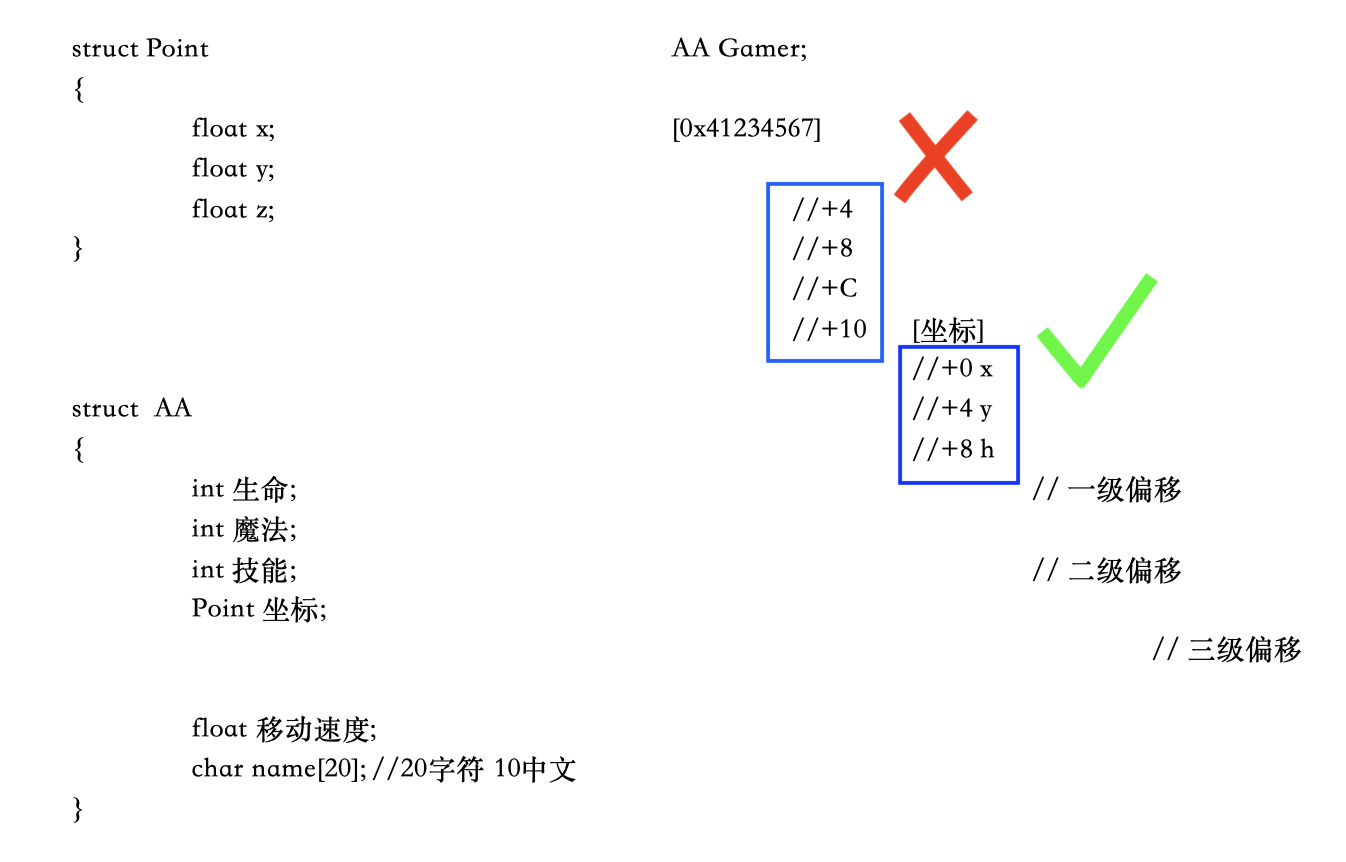

但是这一部分有个问题，关于课上讲的结构体中变量的存储地址的计算，就是基址+偏移嘛，但是有一个问题就是，课堂中举的那个例子（见下图），Gamer 这个的第一个变量生命写成了 +4，应该是写错了，Gamer 的生命是 +0 才对，和坐标的那个规则一样是从 +0 开始，所以坐标的基址也应当是 +C 而不是 +10。

结构体的反汇编

• 作为全局变量时

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

  struct AA { int x; int y; }; struct st { int a; char b; short c; int arr[10]; AA aa; }; //全局变量 st x; void Function() { x.a = 10; x.b = 20; a.c = 30; x.arr[0] = 1; x.arr[1] = 2; x.aa.x = 3; x.aa.y = 4; }

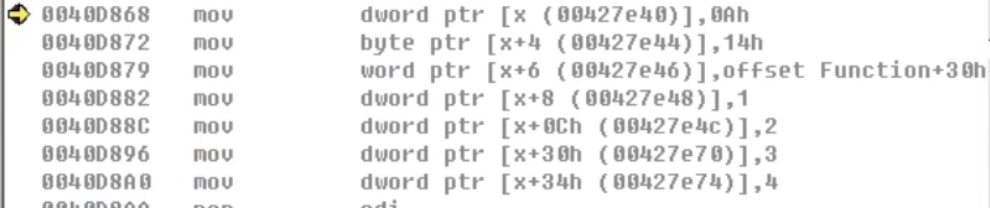

  因为是全局变量，所以地址都是分配好写死了的。可以发现结构体存储的地址是连续的，且是不等宽的（等宽的是数组)。

• 作为局部变量时

  1 2 3 4 5 6 7 8 9 10 11 12 13

  struct st { int a; char b; short c; }; void Function() { //局部变量 st x; x.a = 10; x.b = 20; x.c = 30; }


  地址不固定，和局部变量的表示形式差不多，但是结构体分配空间的时候是和数组一样从低地址向高地址存的，和普通局部变量分配的顺序相反

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

  struct st { int a; int b; int c; }; void Function1() { int a = 10; int b = 20; int c = 30; } void Function2() { st s; s.a = 10; s.b = 20; s.c = 30; }

  普通局部变量是从高地址向低地址存的，10–[ebp-4]


  结构体是和数组一样从低地址向高地址，30–[ebp-4]

  以上只演示了数据类型都是一样的情况，宽度不一样的情况会涉及到结构体对齐， 在下次课中再讲

结构体作为参数

看一个很长的结构体：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

struct st {
  int a;
  int b;
  int c;
  int d;
  int e;
  int f;
};
void Function(st x) {

}
int main(int argc, char* argv[]) {
  st s;
  s.a = 1;
  s.b = 2;
  s.c = 3;
  s.d = 4;
  s.e = 5;
  s.f = 6;
  Function(s);
  return 0;
}

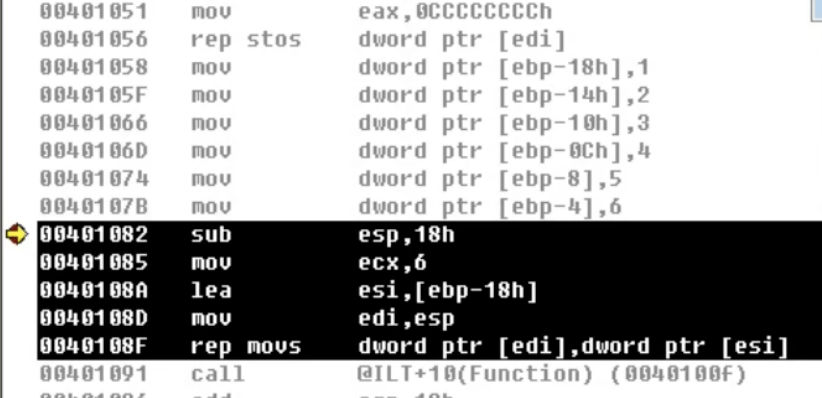

当东西很多的时候，就不会一个一个 push 了，而是呼啦一坨整进去，重点就是黑色这一块，也不难理解，编译器在此过程做的就是：
1、sub esp, 18h，提升堆栈，在栈顶挖出一块 18h 字节的坑
2、接下来 mov、lea、mov 三条指令分别准备好了循环次数、源地址、目的地址
3、rep movsd 就是循环复制嘛，把之前存在局部变量里的结构体全都复制到刚才挖的坑里
做完后以上三步后去调用函数，被调用函数再去堆栈里拿参数，拿到的就是刚才复制过来的那一坨了

结构体作为返回值

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

struct st {
  char a;
  short b;
  int c;
  int d;
  int e;
};
st Fuction() {
  st s;
  s.a = 1;
  s.b = 2;
  s.c = 3;
  s.d = 4;
  s.e = 5;
  return s;
};
int main(int argc, char* argv[]) {
  st s = Fuction();
  return 0;
}

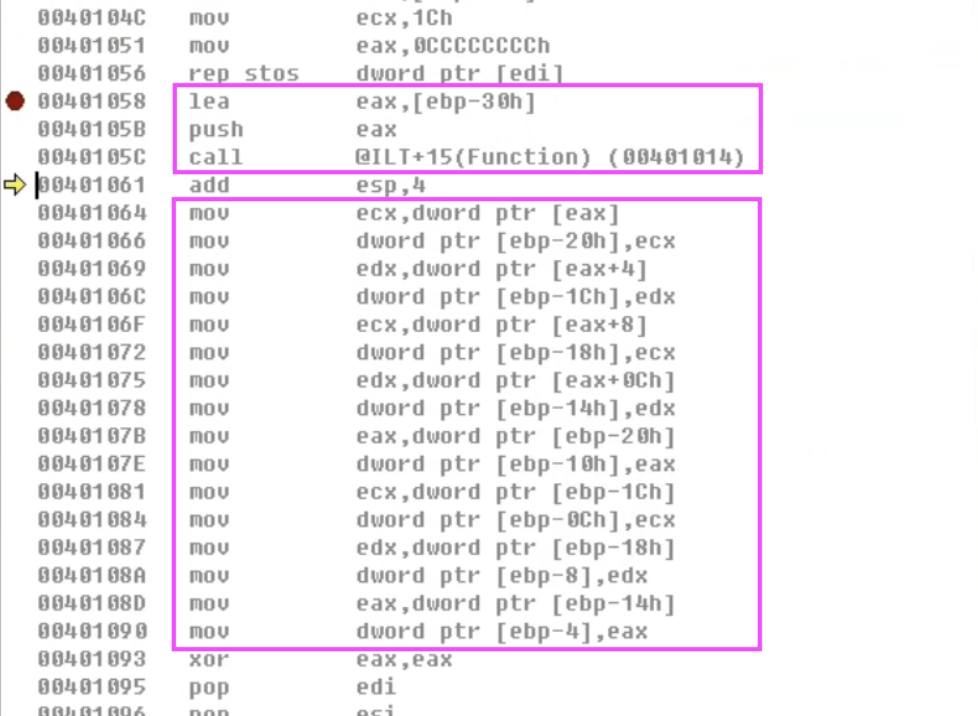

main 函数与 Function 反汇编如下：


首先先看 main 调用函数前做了什么：

1
2
3

00401058  lea eax, [ebp-30h]  ; 获取main栈中一块临时内存的首地址
0040105B  push eax            ; 把此地址作为隐藏的第一个参数压入栈中
0040105C  call Function       ; 调用函数

因为这个 struct 太大了，所以编译器会在 main 的局部变量栈区里划出一块临时空间存函数返回值用。[ebp-30h] 就是这块空间的起始地址。至于为什么偏移是 -30h，这是编译器自己规划的，具体偏移量由编译器决定，但这块临时空间的实际大小会严格等于结构体的大小（在本例子中就是 16 字节，也就是 10h）

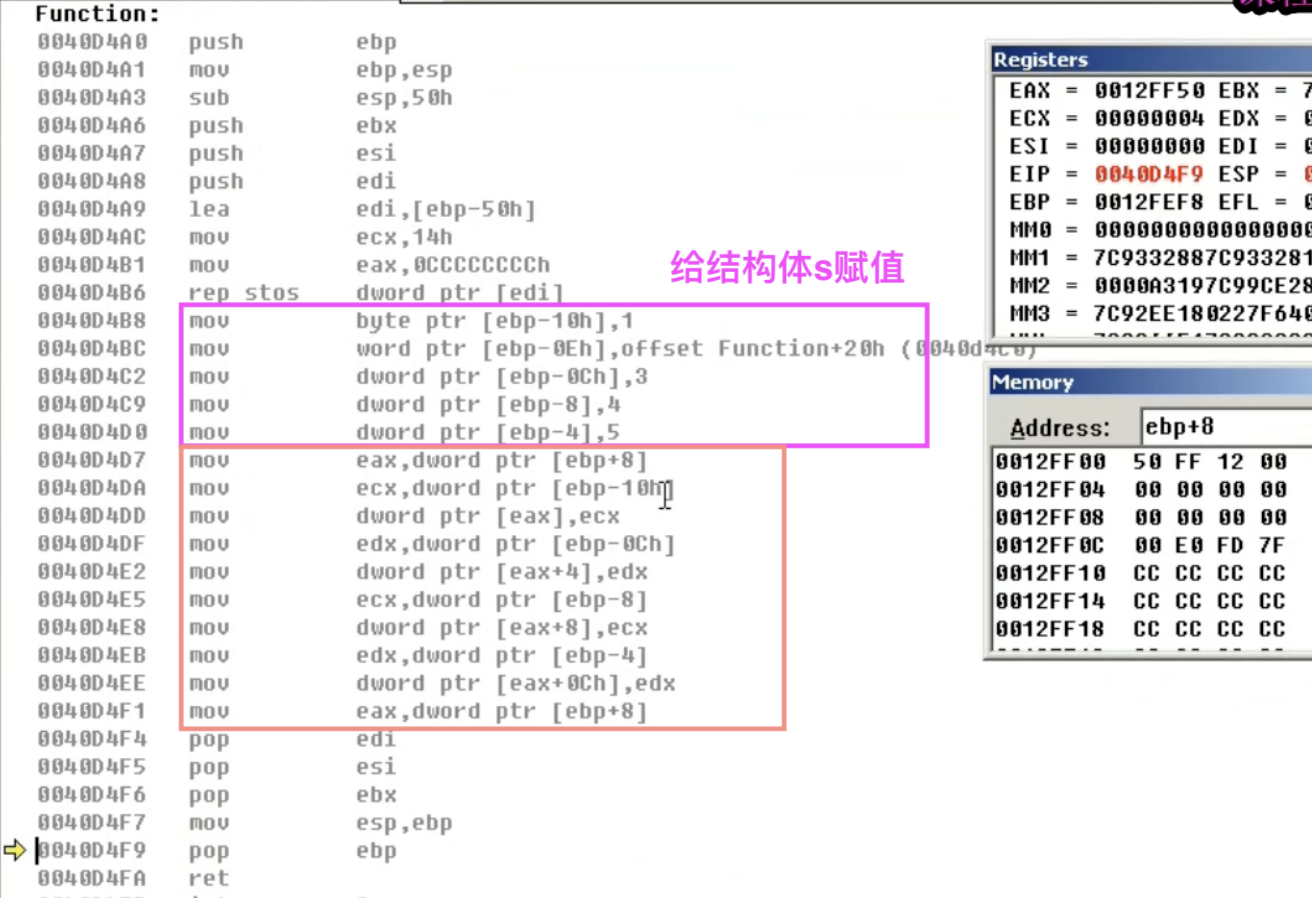

然后就进入 function 了，前面一堆就是日常的提升堆栈填充缓冲区，然后就是粉色框内的给 s 赋值，重点是红色框那一部分

1
2

0040D4D7  mov eax, dword ptr [ebp+8]  ; 从[ebp+8]拿出刚才传进去的那个隐藏参数
                                      ; eax现在变成了main传进来的[ebp-30h]这个地址

接下来就是把 s 复制到 eax 指向的地址里了，每次 4 字节

1
2
3
4
5
6
7
8

0040D4DA  mov ecx, dword ptr [ebp-10h] ; 读出a和b(4字节)
0040D4DD  mov dword ptr [eax], ecx     ; 写进[eax]
0040D4DF  mov edx, dword ptr [ebp-0Ch] ; 读出c
0040D4E2  mov dword ptr [eax+4], edx   ; 写进[eax+4]
0040D4E5  mov ecx, dword ptr [ebp-8]   ; 读出d
0040D4E8  mov dword ptr [eax+8], ecx   ; 写进[eax+8]
0040D4EB  mov edx, dword ptr [ebp-4]   ; 读出e
0040D4EE  mov dword ptr [eax+0Ch], edx ; 写进[eax+0Ch]

再下一句那个 mov eax, dword ptr [ebp+8] 其实是多余的，因为 eax 之前已经存过这个临时内存区域的首地址了，在这之后的搬运环节也没有再次改变 eax 的值，所以其实这句话写不写都一样，不管它了就
回到 main 里面，紧接着一句平衡堆栈，然后就是又一坨，这一坨其实只是干了一个很简单的事情，就是进行了两次复制。第一次复制是把 [ebp-30h]~[ebp-20h] 这一堆东西复制到了 [ebp-20h]~[ebp-10h] 这个范围里，然后第二次复制就是把 [ebp-20h]~[ebp-10h] 这一堆又复制到了 [ebp-10h]~[ebp] 这一块里，也就是 main 正常来说真正的局部变量应该在的地方。

1
2
3
4
5
6
7
8
9
10
11
12
13

;第一次复制：从ebp-30h复制到ebp-20h
00401064  mov ecx, dword ptr [eax]     ; 读第一块
00401066  mov dword ptr [ebp-20h], ecx ; 写第一块
...
00401075  mov edx, dword ptr [eax+0Ch] ; 读最后一块
00401078  mov dword ptr [ebp-14h], edx ; 写最后一块

;第二次复制：从ebp-20h复制到main真正的局部变量s(ebp-10h)
0040107B  mov eax, dword ptr [ebp-20h]
0040107E  mov dword ptr [ebp-10h], eax
...
0040108D  mov eax, dword ptr [ebp-14h]
00401090  mov dword ptr [ebp-4], eax

Debug 版就是这么麻烦，它严格保留了C语言每一句原本的逻辑，如果开了编译器优化就不会这么麻烦了

这个示例不用去记它，只是熟悉一下流程。但是有一点总结很重要：大结构体作为参数或返回值，本质上就是大量内存的复制，这会造成极大的内存压力与性能开销。可以通过使用指针来避免这种开销。

课后作业我看是正向的内容，就不做了
