之前的笔记都是边听边写的，这次边听边玩塞尔达呢。。。笔记都是课后整理的，可能会有遗落，会尽力回想

switch语句

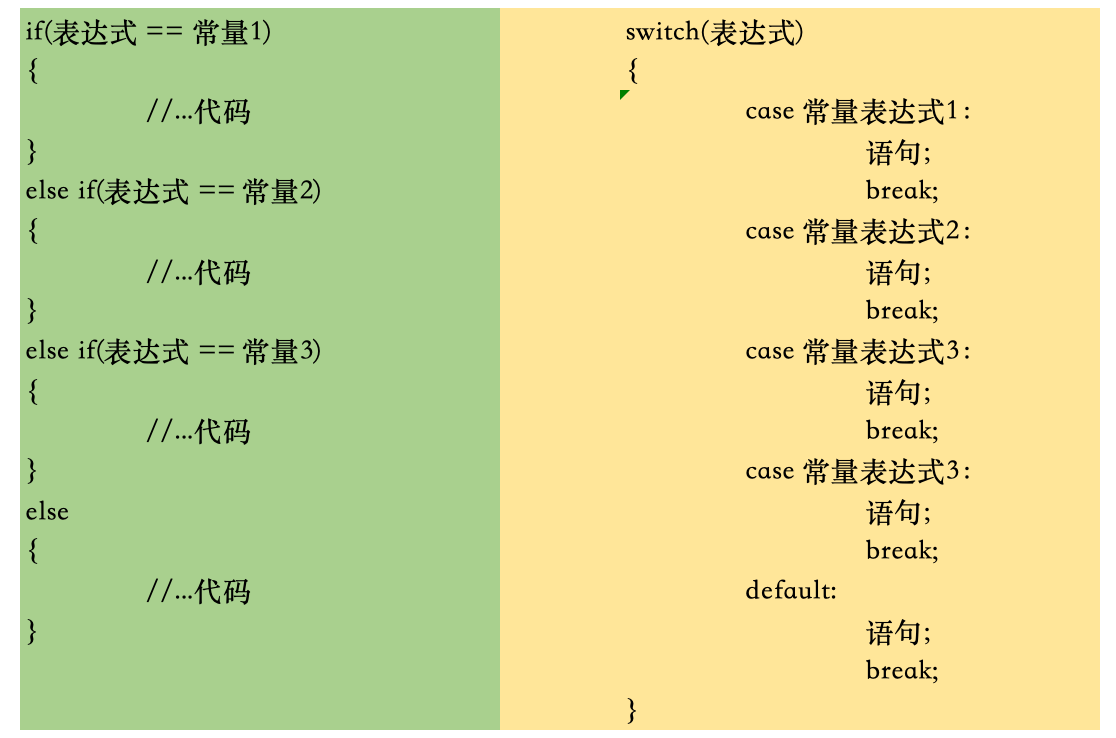

switch 语句是 if 语句的简写

switch 要求：

  1. case 后面必须是常量表达式
  2. case 后面常量表达式的值不能一样
  3. switch 后面表达式必须为整数

switch语句的反汇编

常见的有四种：

  • 分支比较少：if…else
  • 分支比较多且值连续：生成大表
  • 分支比较多，不连续且差值小：还是大表
  • 分支比较多，差值小且空缺多：生成大表+小表

接下来详细看一下每种情况

  1. 分支比较少：if…else

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    #include "stdafx.h"
    void function(int x) {
      switch(x) {
        case 1:
          printf("1");
          break;
        case 2:
          printf("2");
          break;
        case 3:
          printf("3");
          break;
        default:
          printf("5");
          break;
      }
    }
    int main(int argc, char* argv[]) {
      function(2);
      return 0;
    }

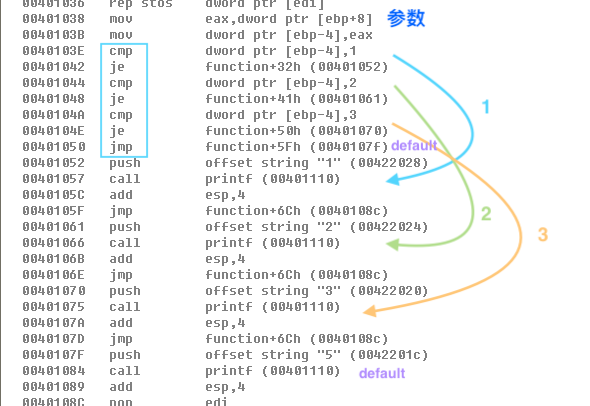

    当 case 的数量比较少时，switch 和 if…else 的逻辑类似，都是 cmp 然后 jcc，只是好在把比较全都放在一起了。但是仍然没有改变本质——还是只能一个一个去判断，两者效率差不多

  2. 分支比较多且值连续：生成大表

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    #include "stdafx.h"
    void function(int x) {
      switch(x) {
        case 1:
          printf("1");
          break;
        case 2:
          printf("2");
          break;
        case 3:
          printf("3");
          break;
        case 4:
          printf("4");
          break;
        default:
          printf("5");
          break;
      }
    }
    int main(int argc, char* argv[]) {
      function(2);
      return 0;
    }

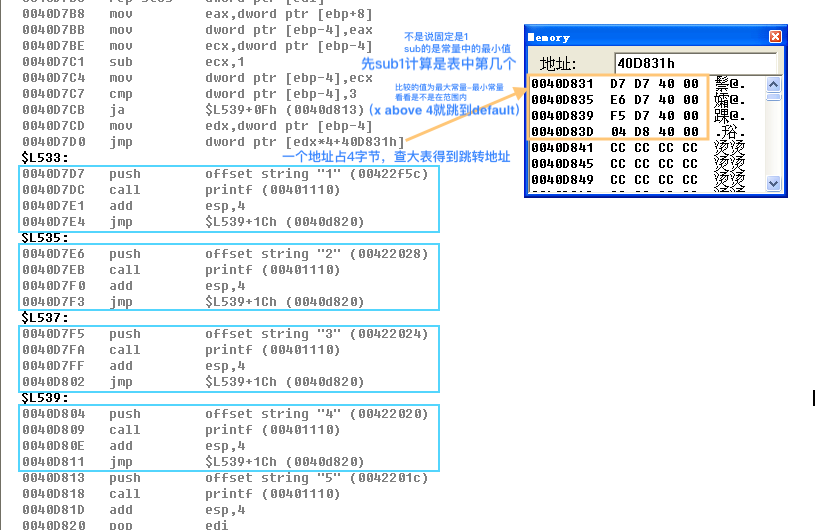

    大表是在编译的时候就生成好了的，可以直接在内存里面查到。这时再执行时，会先计算要查询的数值是表中的第几个，如果超出了表的大小就直接跳到 default，在表内的话就用表的首地址 + 第几个*4 去查询，非常之快！


    大表内存布局是严格按 case 常量值从小到大连续排列的，case 后面的常量可以是无序的，并不影响大表的生成。

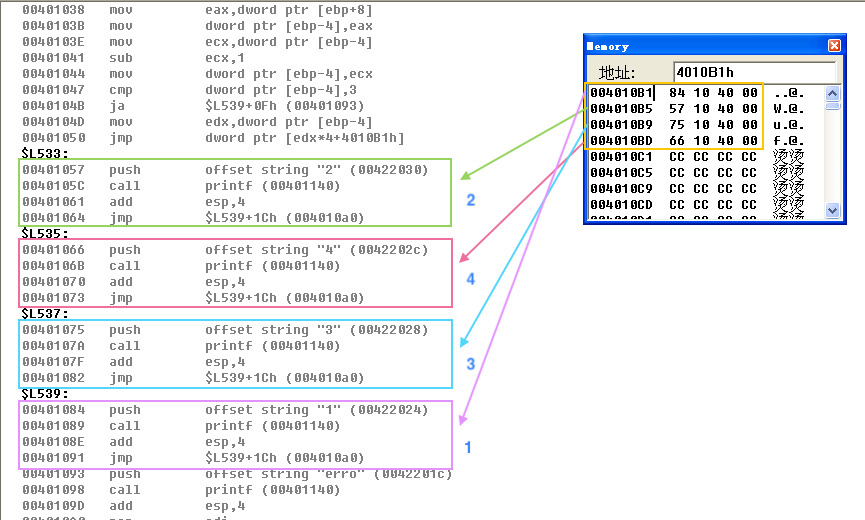

    如果源码中写的 case 是乱序的，大表内部存储的目标指令地址就会是乱序的。因为编译后的语句的地址顺序对应着代码执行的顺序，而大表的索引又必须按数值大小来排列。例如这个样子：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    #include "stdafx.h"
    void function(int x) {
      switch(x) {
        case 2:
          printf("2");
          break;
        case 4:
          printf("4");
          break;
        case 3:
          printf("3");
          break;
        case 1:
          printf("1");
          break;
        default:
          printf("erro"); //拼错了别管了！
          break;
      }
    }
    int main(int argc, char* argv[]) {
      function(3);
      return 0;
    }

  3. 分支比较多，不连续且差值小：还是大表

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    #include "stdafx.h"
    void function(int x) {
      switch(x) {
        case 1:
          printf("1");
          break;
        case 2:
          printf("2");
          break;
        case 5:
          printf("5");
          break;
        case 6:
          printf("6");
          break;
        case 7:
          printf("7");
          break;
        default:
          printf("error");
          break;
      }
    }
    int main(int argc, char* argv[]) {
      function(6);
      return 0;
    }

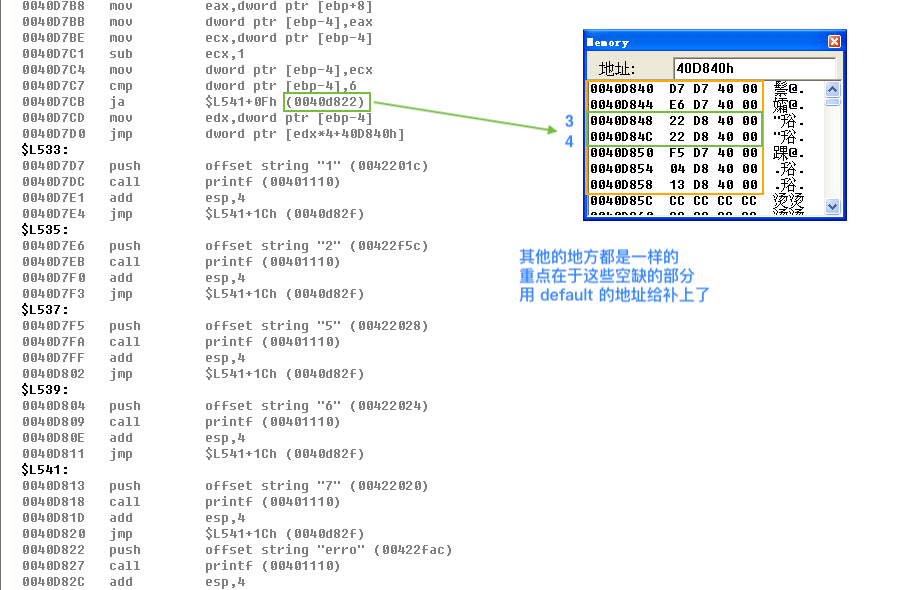

    跟之前一样的逻辑，只是大表中空缺的部分会用 default 的地址来填充

  4. 分支比较多，差值小且空缺多：生成大表+小表

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    #include "stdafx.h"
    void function(int x) {
      switch(x) {
        case 1:
          printf("1");
          break;
        case 2:
          printf("2");
          break;
        case 9:
          printf("9");
          break;
        case 10:
          printf("10");
          break;
        case 12:
          printf("12");
          break;
        default:
          printf("error");
          break;
      }
    }
    int main(int argc, char* argv[]) {
      function(6);
      return 0;
    }

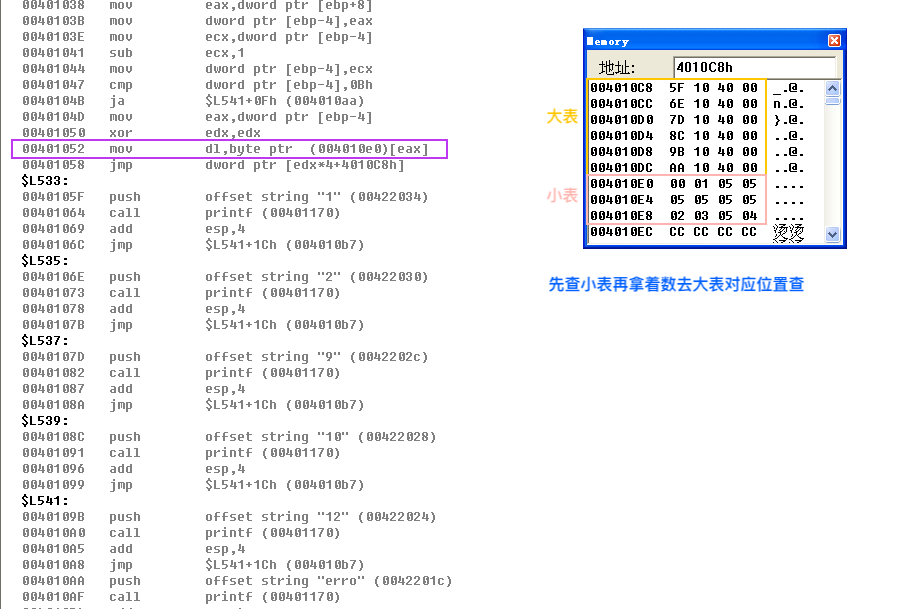

    大表屁股后面紧接着一张小表，大表也与之前的有所不同，会在最后面跟着 default 的地址
    而重点就是紫色框内的那句 mov dl, byte ptr (004010e0)[eax]，这句话的作用就是拿着 eax 中的值，假设是 n 吧，把 004010e0 这个地址 +n*1 的值存入 dl 中（edx 的低 8 位)，我的左右括号大小怎么不一样
    所以小表里的一字节表示的就是第 n 位对应着大表里的第几个，比如例子中的 2 小表里是 1，那么大表对应的地址就是 0040106E，而 6 在小表里是 5，大表里就是 default 对应的 004010AA
    但是这个模式也是有条件的，如果 case 两侧涵盖的数量大于 255 个，就无法用小表了。因为小表中一个字节的最大值为 FF，所以最多只能表示 255 的偏移

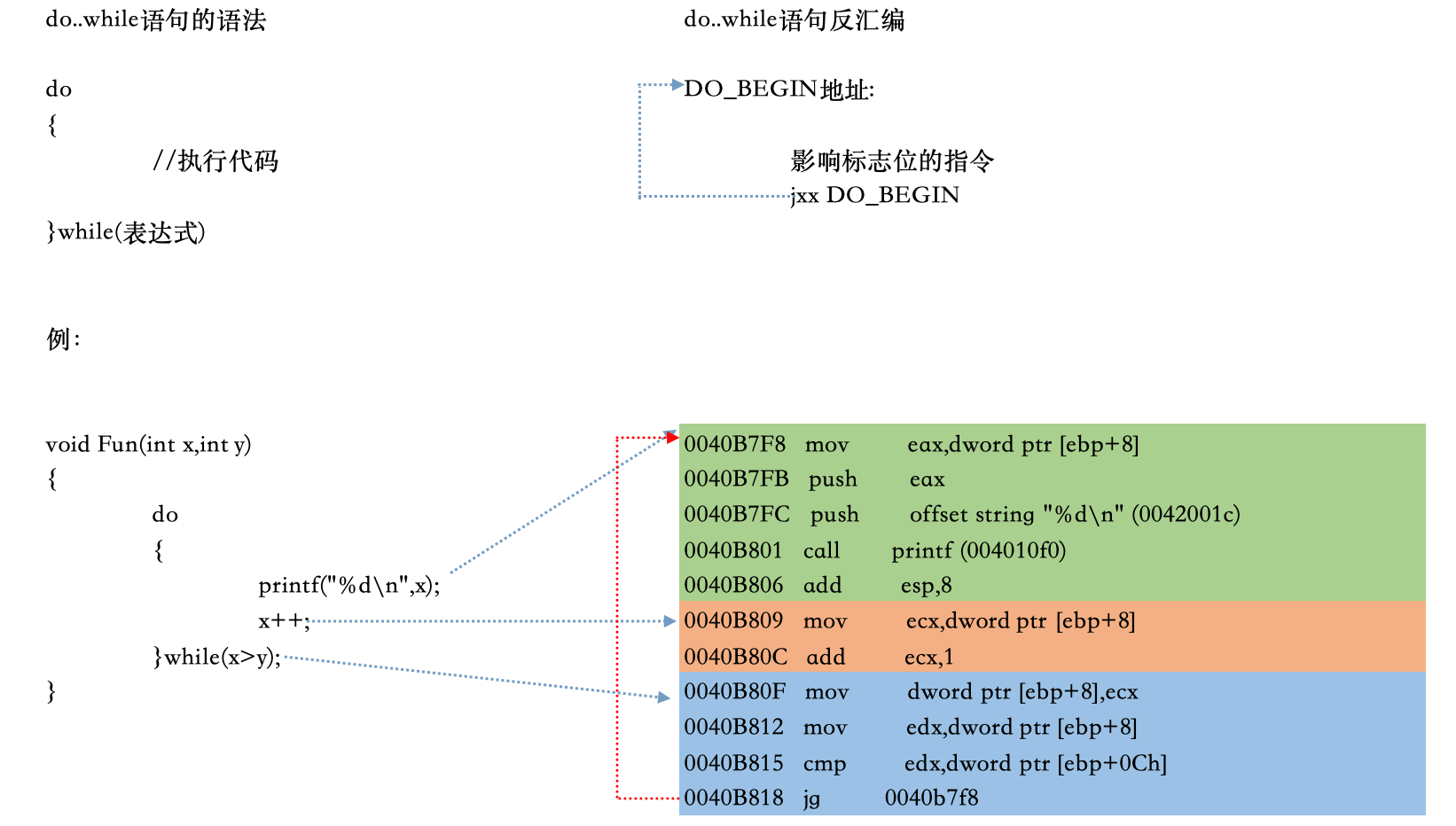

do…while语句


总结：

  • 根据条件跳转指令所跳转到的地址，可以得到循环语句块的起始地址
  • 根据条件跳转指令所在的地址，可以得到循环语句块的结束地址
  • 条件跳转的逻辑与源码相同

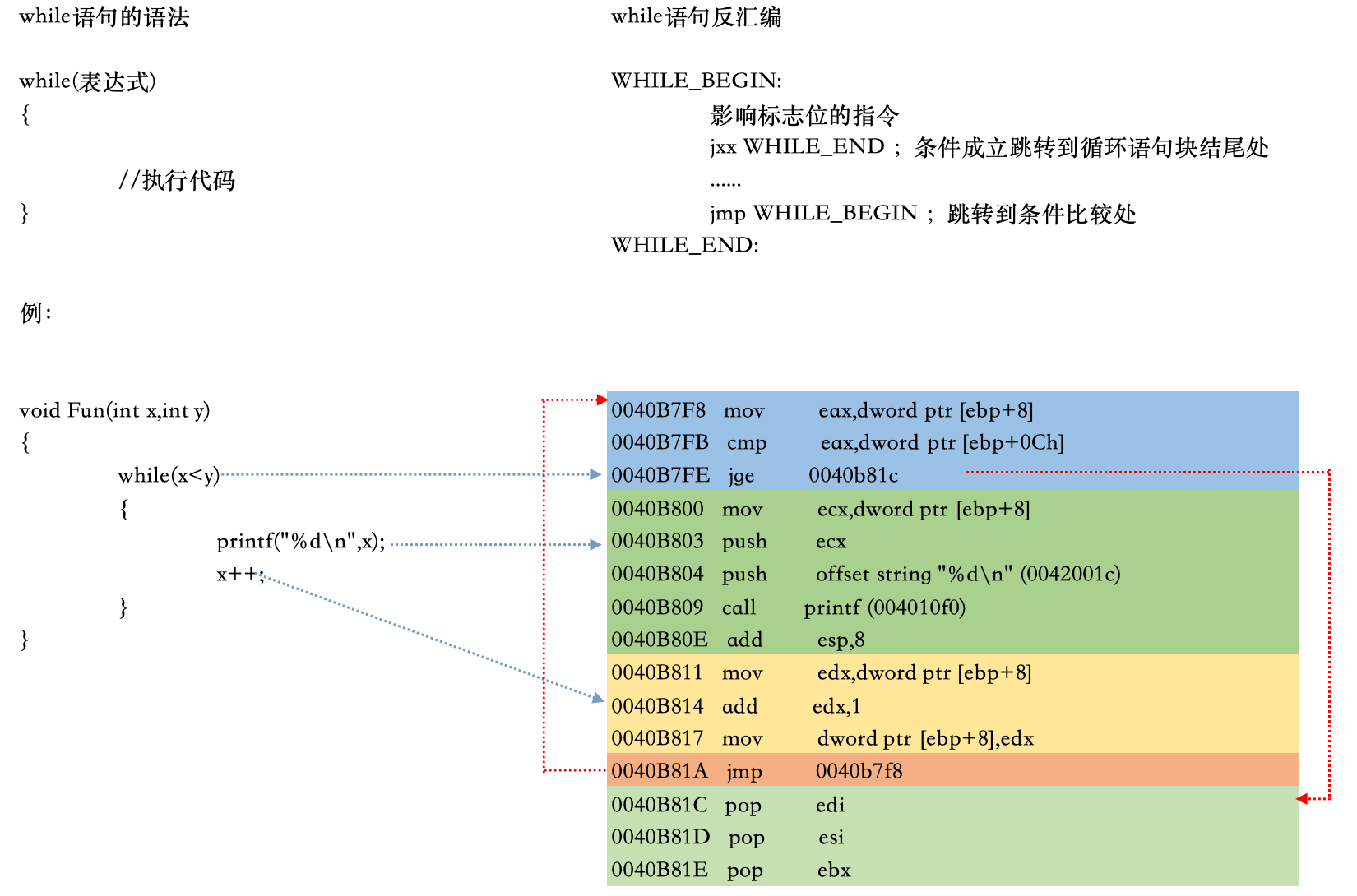

while语句


总结：

  • 根据条件跳转指令所跳转到的地址，可以得到循环语句块的结束地址
  • 根据 jmp 指令所跳转到的地址，可以得到循环语句块的起始地址
  • 在还原 while 比较时，条件跳转的逻辑与源码相反

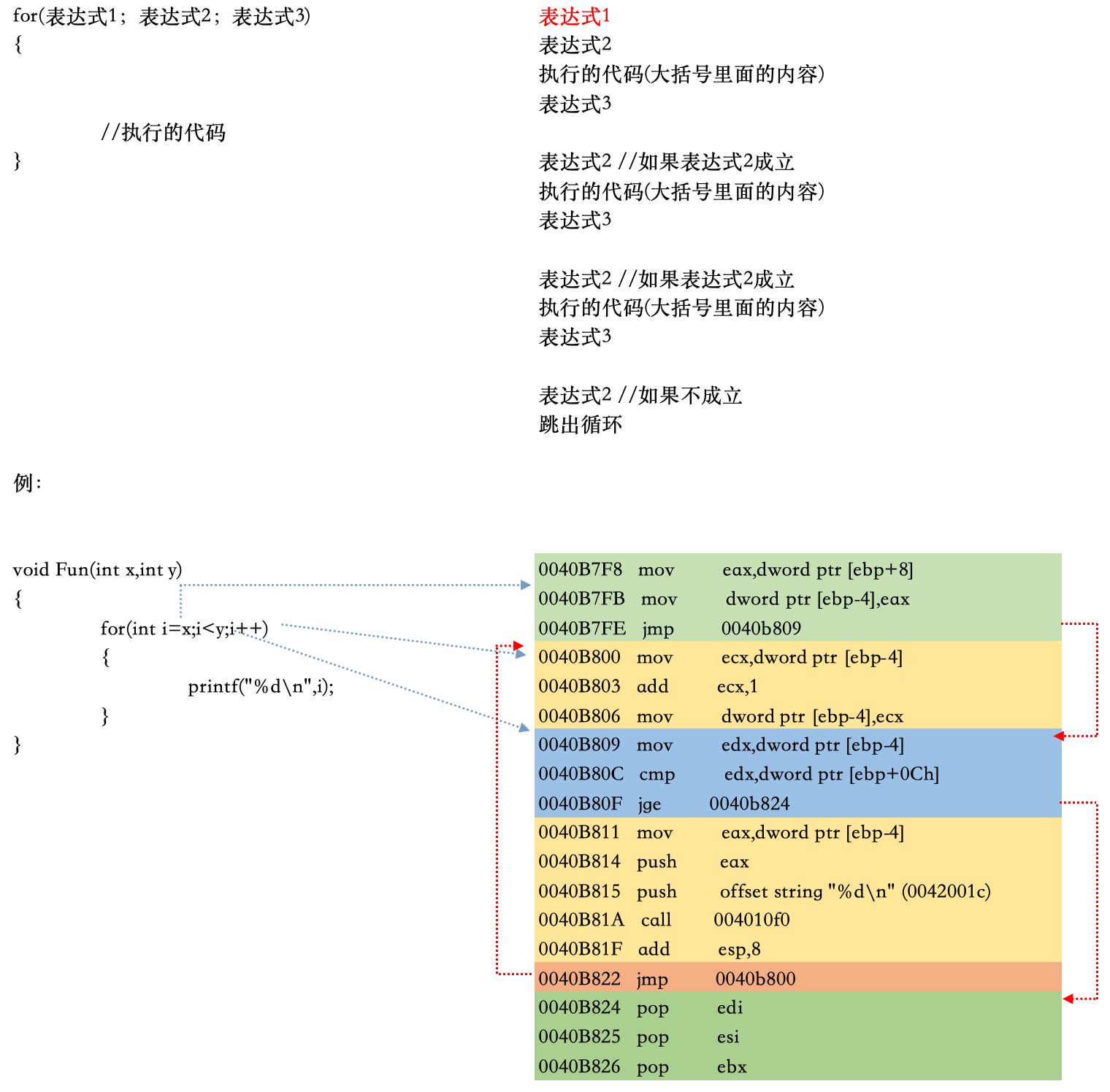

for语句


总结：

  • 第一个 jmp 指令之前为赋初值部分
  • 第一个 jmp 指令所跳转的地址为循环条件判定部分起始
  • 判断条件后面的跳转指令条件成立时跳转的循环体外面
  • 条件判断跳转指令所指向的地址上面有一个 jmp，jmp 地址为表达式 3 的起始位置

课后作业

  1. 写一个 switch 语句，不产生大表也不产生小表，贴出对应的反汇编

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    #include "stdafx.h"
    void function(int x) {
      switch(x) {
        case 1:
          printf("1");
          break;
        case 2:
          printf("2");
          break;
        case 3:
          printf("3");
          break;
        default:
          printf("error");
          break;
      }
    }
    int main(int argc, char* argv[]) {
      function(3);
      return 0;
    }

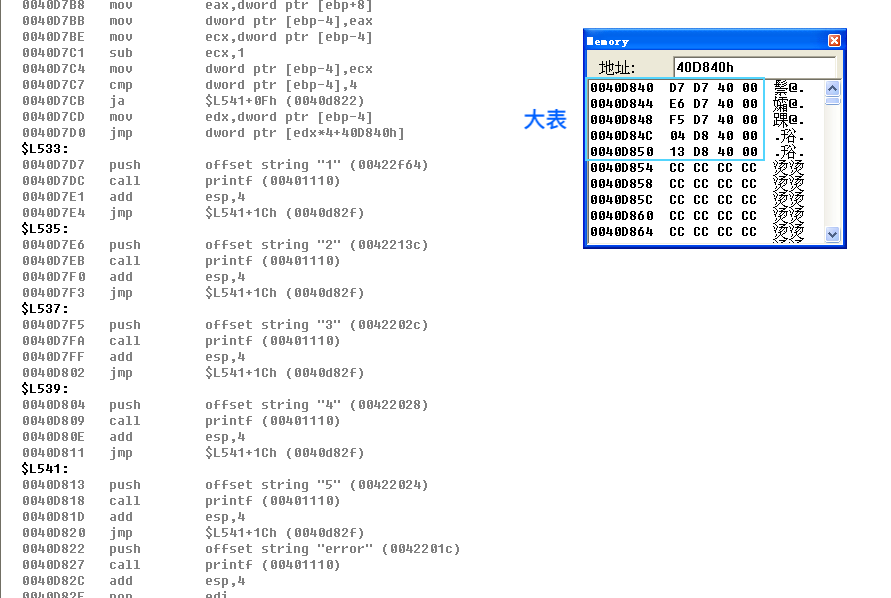

  2. 写一个 switch 语句，只生成大表，贴出对应的反汇编

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    #include "stdafx.h"
    void function(int x) {
      switch(x) {
        case 1:
          printf("1");
          break;
        case 2:
          printf("2");
          break;
        case 3:
          printf("3");
          break;
        case 4:
          printf("4");
          break;
        case 5:
          printf("5");
          break;
        default:
          printf("error");
          break;
      }
    }
    int main(int argc, char* argv[]) {
      function(3);
      return 0;
    }

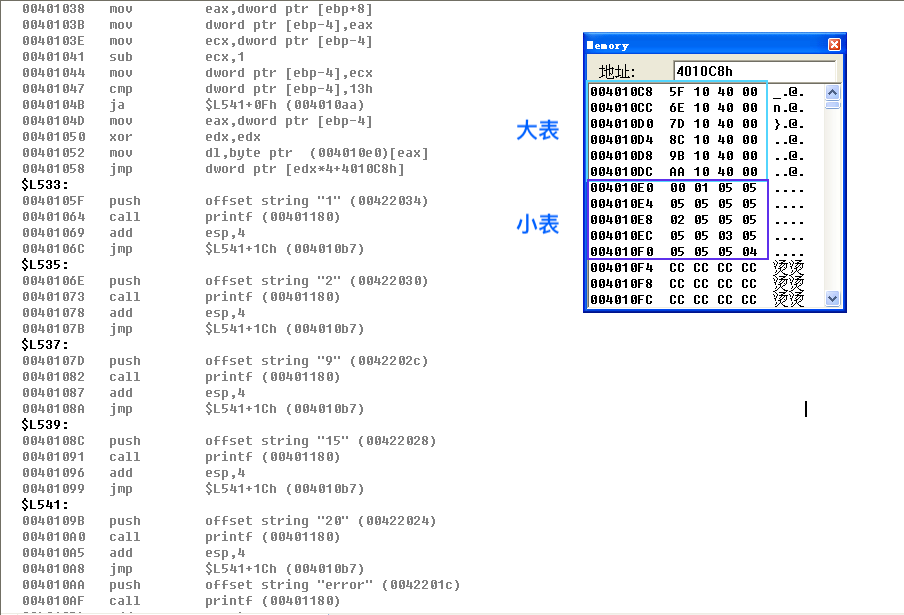

  3. 写一个 switch 语句，生成大表和小表，贴出对应的反汇编

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    #include "stdafx.h"
    void function(int x) {
      switch(x) {
        case 1:
          printf("1");
          break;
        case 2:
          printf("2");
          break;
        case 9:
          printf("9");
          break;
        case 15:
          printf("15");
          break;
        case 20:
          printf("20");
          break;
        default:
          printf("error");
          break;
      }
    }
    int main(int argc, char* argv[]) {
      function(3);
      return 0;
    }

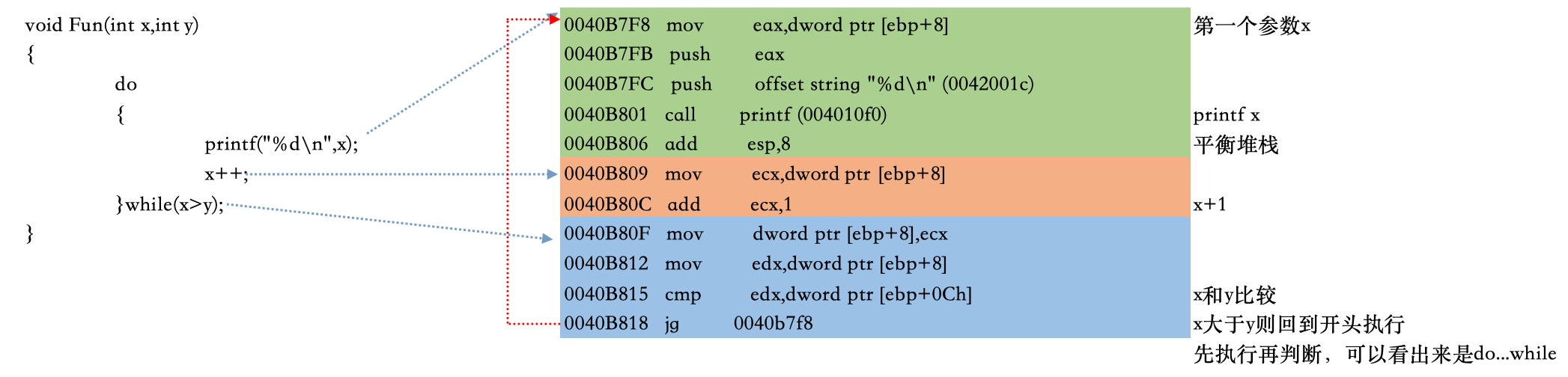

  4. 为 do…while 语句生成的反汇编填写注释

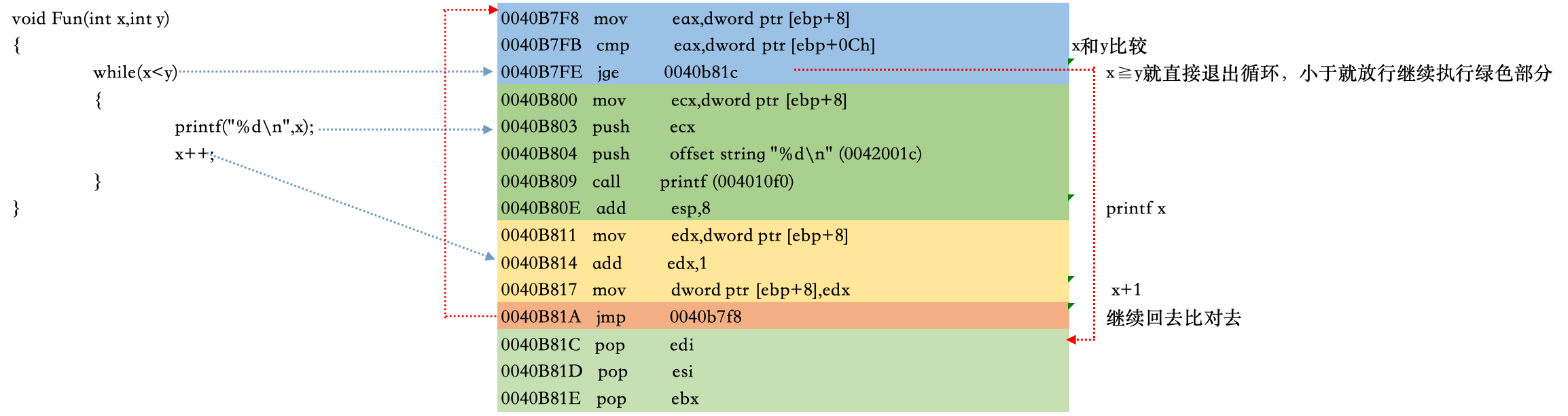

  5. 为 while 语句生成的反汇编填写注释

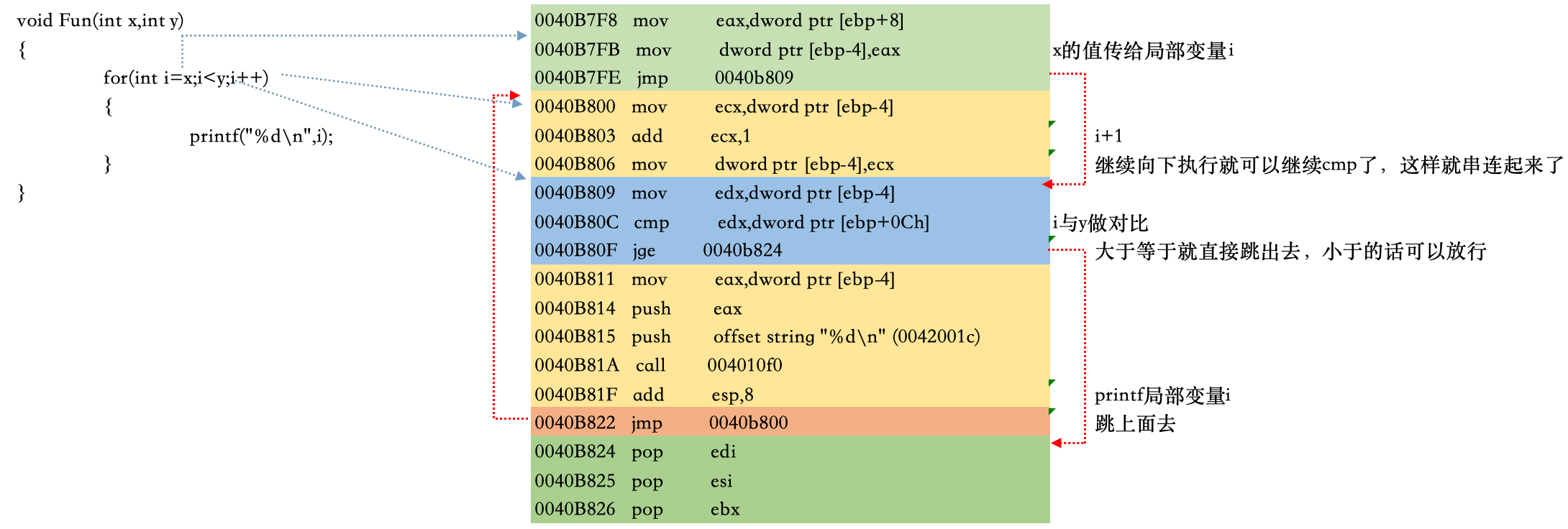

  6. 为 for 语句生成的反汇编填写注释
