标志寄存器

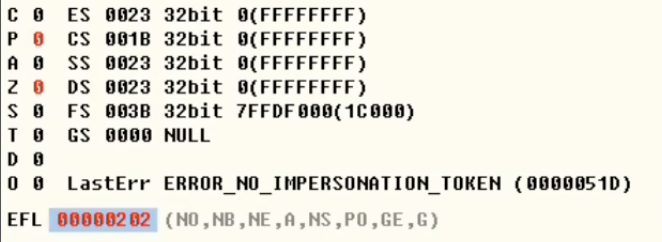

在哪看？OD 已经把 32 位拆分好列出来了，C就是表示CF，P就表示PF…最下面那个 EFL 就是拆开前的样子，需要自己拆的时候就把这个 16 进制数展开成 32 位二进制就行

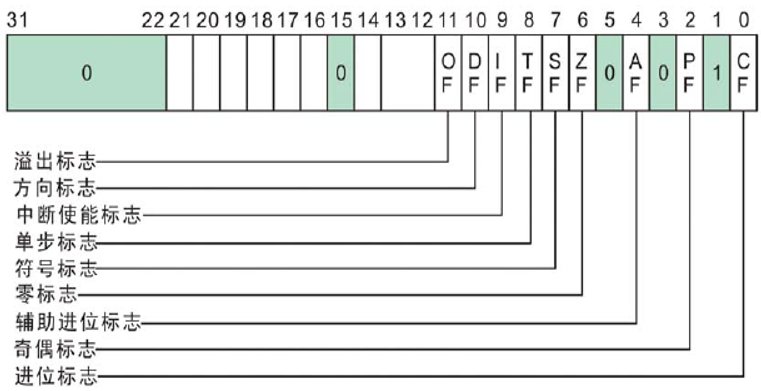

记住这几个寄存器的位置和名称：

进位标志 CF（Carry Flag）：如果运算结果的最高位产生了一个进位或借位，那么，其值为 1，否则 0
- 研究进位时，要先确定数字的宽度，知道了宽度才能确定最高位
1
2
3
MOV AL, 0xEF MOV AL, 0xFE MOV 指令不影响标志寄存器
ADD AL, 2 ADD AL, 2
CF=0 CF=1
奇偶标识为 PF（Parity Flag）：用于反映运算结果中 1的个数的奇偶性，“1”的个数为偶数，PF 的值为1，否则 0，只看低八位，不管数据宽度是多少
1
2
3
MOV AL, 3
ADD AL, 3 PF=0
ADD AL, 2 PF=1
辅助进位标志 AF（Auxiliary Carry Falg）：

在发生下列情况时，辅助进位标志 AF 的值被置为 1，否则 0（加醋的部分发生进位，就会是 1）：

（1）在字操作时，发生低字节向高字节进位或借位时 FFFFFFFF

（2）在字节操作时，发生低 4 位向高 4 位进位或借位时 FFFF
1
2
MOV EAX, 0x55EEFFFF MOV AX, 0x5EFE MOV AL, 4E
ADD EAX, 2 ADD AX, 2 ADD AL, 2
零标志 ZF（Zero Flag）：零标志 ZF 用来反映运算结果是否为 0，是 0 则被置为 1，否则 0。用于判读啊结果是否为 0
1
XOR EAX, EAX
符号标志 SF（Sign Flag）：用来反映运算结果的符号位，与运算结果的最高位相同
1
2
MOV AL, 7F
ADD AL, 2
溢出标志 OF（Overflow Flag）：用于反映有符号数加减运算所得结果是否溢出。如果运算结果超过当前运算位数所能表示的范围，则置 1，否则 0

最高位进位（CF）与溢出（OF）的区别：
- 进位标志表示无符号数运算结果是否超出范围
- 溢出标志表示有符号数运算结果是否超出范围
- 溢出主要是给有符号数运算用的，在有符号的运算中，有如下的规律：
  - 正 + 正 = 正如果结果是负数，则说明有溢出
  - 负 + 负 = 负如果结果是正数，则说明有溢出
  - 正 + 负永远都不会有溢出
  做有符号数运算关注 OF，做无符号数运算关注 CF
- 小练习：
  - 无符号、有符号都不溢出
    1
    2
    MOV AL, 8
    ADD AL, 8
  - 无符号溢出，有符号不溢出
    1
    2
    MOV AL, 0xFF
    ADD AL, 2
  - 无符号不溢出，有符号溢出
    1
    2
    MOV AL, 0x7F
    ADD AL, 2
  - 无符号、有符号都溢出
    1
    2
    MOV AL, 0xFE
    ADD AL, 80

拓展：几个指令

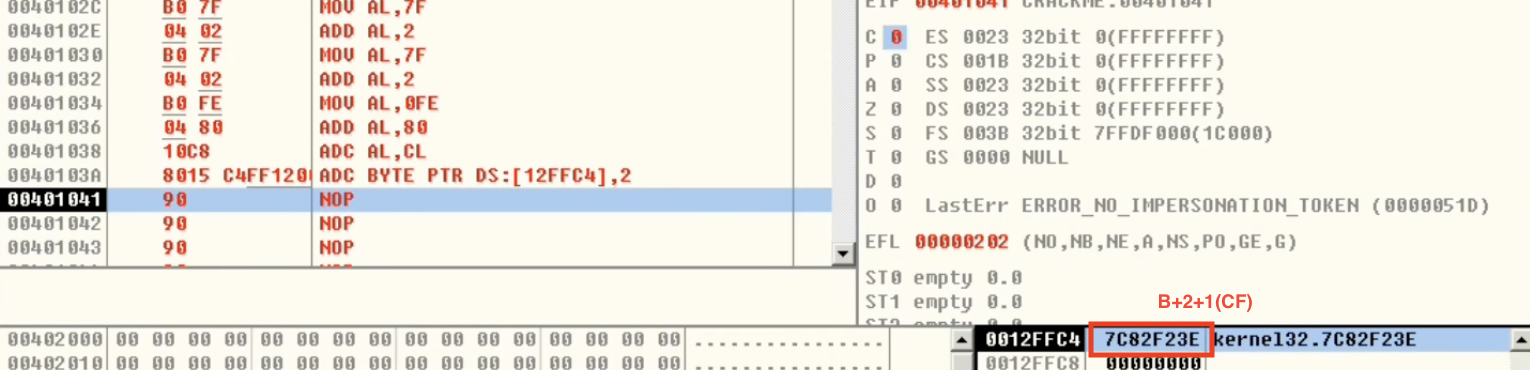

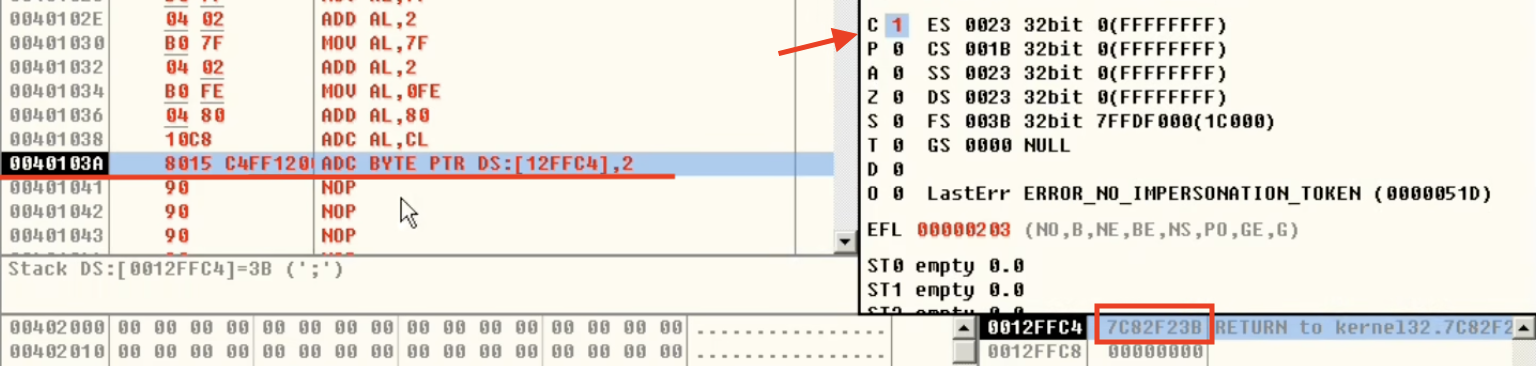

ADC 指令：带进位加法（不仅仅计算两个数相加，还把 CF 位也一起加上了）

格式：ADC R/M, R/M/IMM 两边不能同时为内存，宽度要一样
SBB 指令：带借位减法（同加法）

格式：SBB R/M, R/M/IMM 两边不能同时为内存，宽度要一样
XCHG 指令：交换数据

格式：XCHG R/M, R/M（没有立即数，得是俩容器）两边不能同时为内存，宽度要一样

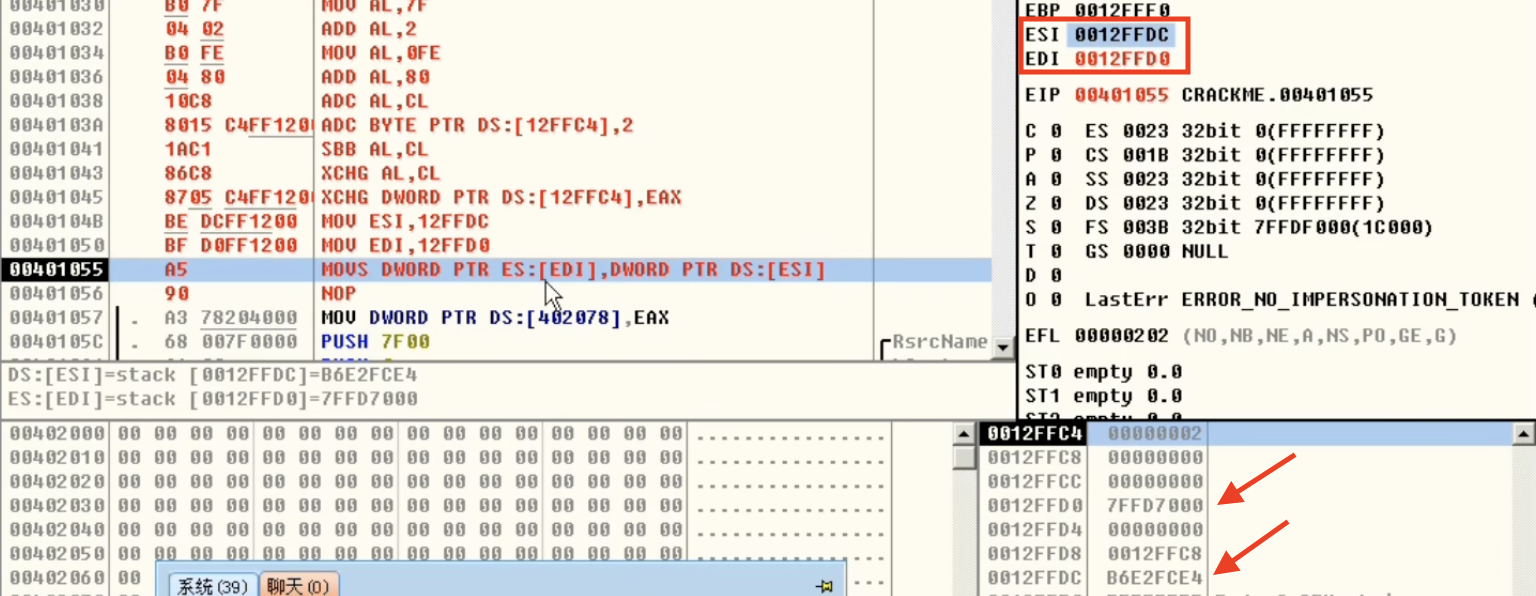

MOVS 指令：移动数据，内存-内存

BYTE/WORD/DWORD
1
2
3
MOVSB: MOVS BYTE PTR ES:[EDI], BYTE PTR DS:[ESI]
MOVSW: MOVS WORD PTR ES:[EDI], WORD PTR DS:[ESI]
MOVSD: MOVS DWORD PTR ES:[EDI], DWORD PTR DS:[ESI]
注意：
- 将后面 ESI 中存的内存地址编号中的值（按照给定的数据宽度来取），存入到前面的 EDI 中存的内存地址编号中

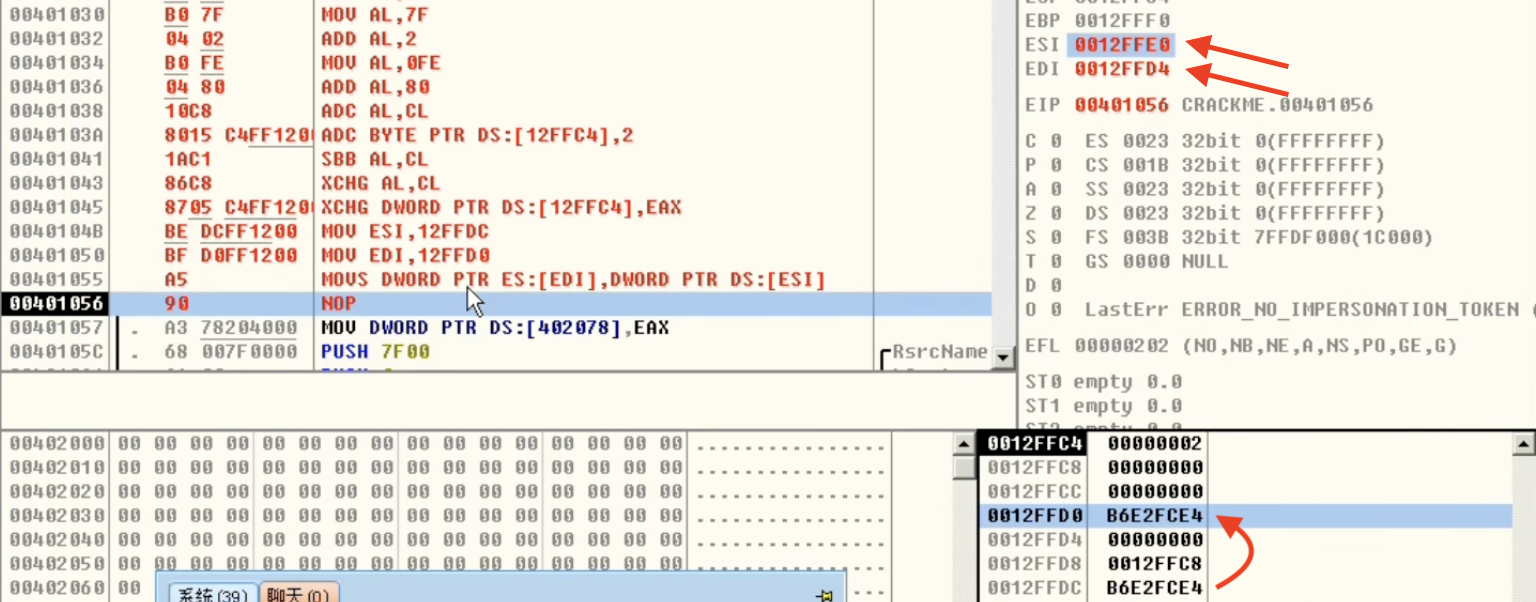

- 指令执行后，ESI 和 EDI 都加了 4，方便下一个值的赋值，这里加 4 还是加 2 取决于 movsd 还是 movsw，加还是减取决于 DF 标志位（DF=1的时候是减）
- 如果遇到 MOVS 指令，很可能是字符串的复制

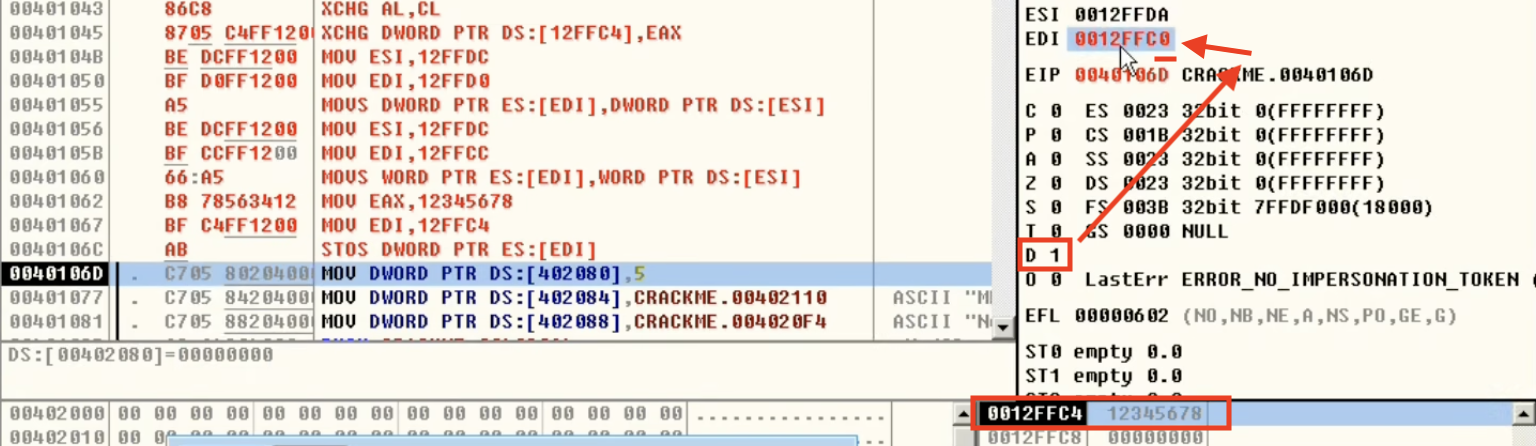

STOS 指令：将 AL/AX/EAX 的值存储到 [EDI] 指定的内存单元
1
2
3
STOS BYTE PTR ES:[EDI] 简写为 STOSB
STOS WORD PTR ES:[EDI] 简写为 STOSW
STOS DWORD PTR ES:[EDI] 简写为 STOSD
AL/AX/EAX 取决于给的数据宽度是 byte、word 还是 dword，EDI 依据 DF 标志位为 0 or 1 以及数据宽度，加 1/2/4 或者减 1/2/4
REP 指令：按计数寄存器（ECX）中指定的次数重复执行字符串执行

每执行一次，ECX的值会减1，最终减为0结束执

课后作业

熟练记住 CF/PF/AF/ZF/SF/OF 的位置

写汇编指令只影响 CF 位的值（不能影响其他标志位！）

等价条件：
1-CF (Carry Flag)：最高位发生进位
0-ZF (Zero Flag)：结果不能为 0
0-SF (Sign Flag)：结果的最高位不能为 1
0-OF (Overflow Flag)：不能发生有符号溢出
0-AF (Auxiliary Flag)：低半部分不能发生进位
0-PF (Parity Flag)：低 8 位中 1 的个数要是奇数
汇编指令：
mov al, 0xF0
add al, 11

写汇编指令只影响 PF 位的值

等价条件：
0-CF (Carry Flag)：最高位不能发生进位
0-ZF (Zero Flag)：结果不能为 0
0-SF (Sign Flag)：结果的最高位不能为 1
0-OF (Overflow Flag)：不能发生有符号溢出
0-AF (Auxiliary Flag)：低半部分不能发生进位
1-PF (Parity Flag)：低 8 位中 1 的个数要是偶数
汇编指令：
mov ax, 0x6AAA
add ax, 0x02

写汇编指令只影响 AF 位的值

等价条件：
0-CF (Carry Flag)：最高位不能发生进位
0-ZF (Zero Flag)：结果不能为 0
0-SF (Sign Flag)：结果的最高位不能为 1
0-OF (Overflow Flag)：不能发生有符号溢出
1-AF (Auxiliary Flag)：低半部分发生进位
0-PF (Parity Flag)：低 8 位中 1 的个数要是奇数
汇编指令：
mov ax, 0x6AFF
add ax, 0x02

写汇编指令只影响 SF 位的值

等价条件：
0-CF (Carry Flag)：最高位不能发生进位
0-ZF (Zero Flag)：结果不能为 0
1-SF (Sign Flag)：结果的最高位为 1
0-OF (Overflow Flag)：不能发生有符号溢出
0-AF (Auxiliary Flag)：低半部分不能发生进位
0-PF (Parity Flag)：低 8 位中 1 的个数要是奇数
汇编指令：
mov ax, 0xAAAA
add ax, 0x01

写汇编指令只影响 OF 位的值

等价条件：
0-CF (Carry Flag)：最高位不能发生进位
0-ZF (Zero Flag)：结果不能为 0
0-SF (Sign Flag)：结果的最高位不能为 1
1-OF (Overflow Flag)：发生有符号溢出
0-AF (Auxiliary Flag)：低半部分不能发生进位
0-PF (Parity Flag)：低 8 位中 1 的个数要是奇数
思路：
有符号运算结果溢出，ADD 指令有两种情况：
1、正数 + 正数 = 负数 （SF=1，舍弃）
2、负数 + 负数 = 正数 （CF=1，不能用）
都不能用，但是还有 SUB，也是分为两种情况：
1、正数 - 负数 = 负数 （正减负应该更正，结果变负了，溢出）
2、负数 - 正数 = 正数 （负减正应该更负，结果变正了，溢出）
但是情况一是不可以选择的，CF 它不管你正负，它看的是两个无符号数之间谁大谁小，在它的眼里，情况一就是一个小数减去了一个大数，CF 必为 1，所以不可以选择。于是我们选择情况二，构造一个负数减去一个正数，并使得结果为正
汇编指令：
mov ax, 0x90
add ax, 0x20

用 MOVS 指令分别移动 5 个字节、5 个字、5 个双字
用 STOS 指令分别移动 5 个字节、5 个字、5 个双字
使用 REP 指令重写 7、8 题
